一、激光焊接機水循環系統基本結構

Nd: YAG激光器的光電轉換效率一般只有 3%左右。氙燈發光時產生的大量的熱量需冷卻介質冷卻，否則會造成氙燈、晶體及玻璃管、腔體的損壞?？紤]到系統的光學效率,冷卻介質一般為去離子水或蒸餾水。

通常使用雙循環冷卻方式，內循環使用去離子水或蒸餾水，直接和Nd: YAG晶體接觸，內循環水箱容量較小。外循環制冷機通過熱交換器交換內循環所產生的熱量。

二、激光焊接機內循環制冷系統

內循環冷卻系統包含水箱、過濾器、磁性泵及溫控器、水流量開關等組成。激光器水溫、水流保護都由內循環冷卻系統控制。

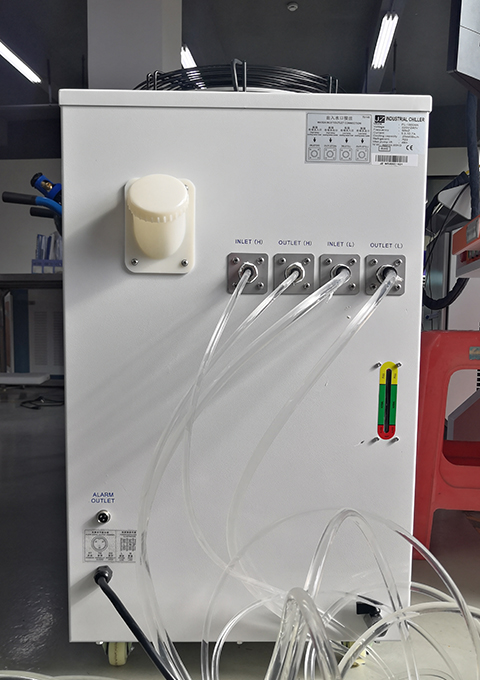

三、激光焊接機外循環制冷系統

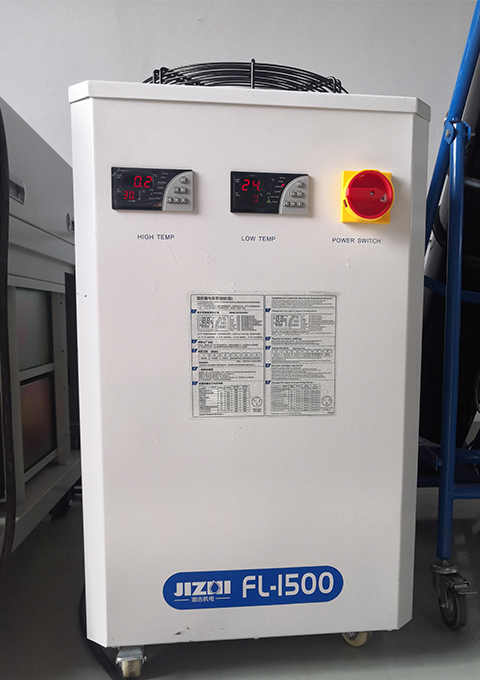

激光焊接機的外循環系統采用一體式制冷機制冷 。外循環冷卻系統由水箱、水泵、過濾器、制冷機、壓力傳感器及溫度傳感器等組成。冷卻介質為去離子水或蒸餾水。外循環冷卻系統可通過其前操作面板進行設置工作溫度。通過溫控器設置上、下限溫度，使制冷機冷卻系統溫度控制在合適的溫度范圍內。
